| DB062 動平衡分析儀 Dynamic Balance Analysis |
| |
| |
 |
|
針對工具機、主軸、馬達、風車、葉輪等旋轉機械所設計。 |
| |
| ☆最專業的量測儀器 |
| |
| ☆觸控式產晶螢幕 |
| |
| ☆輕量化外型 |
| |
1、以頻譜(FFT)作轉子振動分析真實呈現振動狀態
(幫助判斷找出振動原因) |
| |
| 2、單、雙面動平衡及砂輪三塊平衡塊校正 |
| |
| 3、轉速對振動趨勢圖表(找出共振轉速) |
| |
| 4、平街趨勢及振動監測(如主軸跑合監視) |
| |
| 5、ISO 1940/分量/孔位分配/鑽孔深度計算 |
| |
| 6、中英文螢幕轉換、USB隨身碟儲存 |
| |
| |
| 功能 |
規格 |
| 量測範圍 |
加速度(G)：0.0001~25G |
| 速度(mm/s)：0.01~1.300 mm/s |
| 位移(μm)：0.01~6,000μm (@1800rpm) |
| 量測精度 |
0.1mg、0.01mm/s、0.01μm (@1800rpm) |
| 量測相角精度 |
0.1度 |
| 量測轉速範圍 |
100~60,000rpm |
| 振動量測單位 |
加速度(G)：0-P / 速度(mm/s)：0-P / 位移(μm)：P-P |
| 轉速感測方式 |
雷射感測器 |
| 轉速感測距離 |
4cm~100cm |
| 振動感測器 |
加速規 100mV/g |
| 中央處理器 |
Vortx 300 MHz (32位元高速處理器) |
| 顯示器 |
320*240 dot 液晶顯示器 / LED 高亮度背光 / 觸控式 |
| 工作溫度 |
0度C~50度C |
| 消耗功率 |
7W |
| 蓄電電池 |
可充電鋰電池 |
| 電源 |
100~240V AC Adaptor 50/60Hz |
| 主機尺寸 |
210*190*45 (mm) |
| 主機重量 |
1.2kg (含電池) |
| 儲存介面 |
1個 USB 2.0埠 / USB行動碟 |
|
| |
| 產品配件 |
| DB062主機 |
X1 |
| 加速規 |
X2 |
| MB504磁性座 |
X1 |
| 光纖感測器 |
X1 |
| 電源供應器 |
X1 |
| 信號線 |
X2 |
| 操作光碟 |
X1 |
| 操作手冊 |
X1 |
| 手提箱 |
X1 |
| 附件： |
|
| 含剪刀、反光貼紙、螺絲起子、角度規。 |
1組 |
|
|
| |
|
|
| |
| DB072 動平衡校正儀 【不含頻譜(FFT)功能】 |
|
|
| |

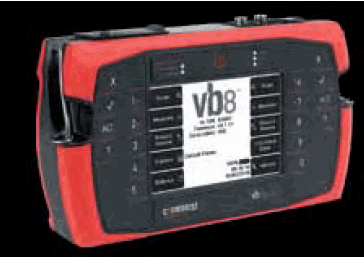

| 紐西蘭 COMMTEST 手提式雙面動平衡+振動頻譜儀 |

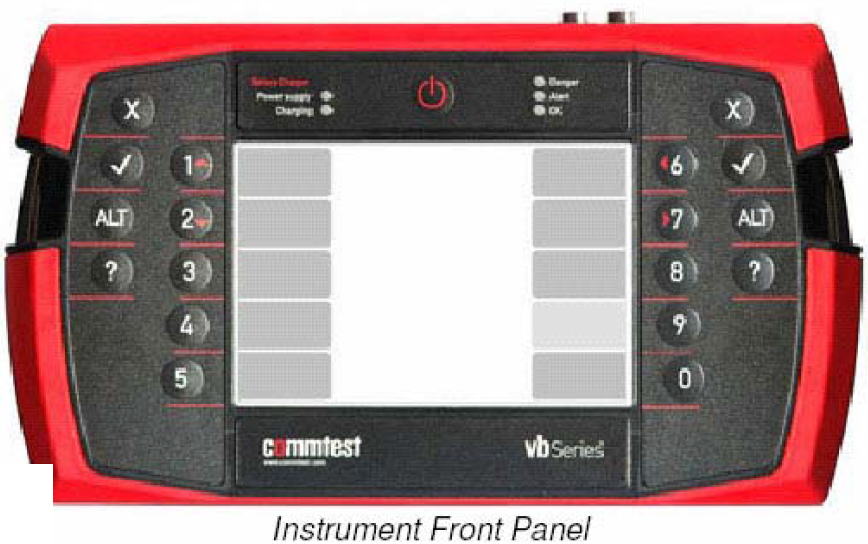

| VB Balancer 手提式頻譜分析動平衡儀 |
| 適用於整台機械設備，不必拆卸，即可分析機械的振動原因及線上動平衡校正 |
| |
|
|
| |
|
主要功能 |
 |
|
1、振動量測單位：
位移(μm)、速度(mm/s)、加速度(m/s2)
2、FFT頻譜分析
(找出振動原因及倍頻振動監測)
3、單、雙面線上動平衡校正
(各種迴轉機械：風機、主軸、滾輪、馬達等)
4、8.5MB (約200筆)資料收集儲存
5、連接電腦做動平衡結果資料儲存 |
|
| |
|
| |
| 技術參數 |
| 液晶顯示部分 |
110mm*60mm |
| 背景：電子發光板 |
| 控制儀 |
外型尺寸：247mm(L)*154mm(W)*75mm(H) |
| 重量：2kg |
| 溫度：0度C~50度C |
| 使用時間：不開背景燈9小時，開背景燈6小時 |
| 振動顯示 |
最大單位：加速度 0~800m/s2 |
| 速度：0~100mm/s |
| 位移：0~10mm (0~10,000μm) |
| RMS(有效值)，peak(峰值)，peak-peak(峰對峰值) |
| 鐳射測速儀 |
測量距離：10cm~200cm |
| 測量範圍：30~65,000轉 |
|
| |
|
| |
